Виды резьбы и классификация
Существует большое количество видов резьбы. Для того, чтобы они соответствовали существующим требованиям, в разных странах были созданы соответствующие стандарты. Далее рассказано о том, какие часто используются и какие у них имеются особенности.
Таблица определения типа резьбы
Для того, чтобы определить тип резьбы на вашем фитинге, вам понадобится штангенциркуль.
Необходимо как можно точнее замерить диаметр резьбы в миллиметрах, а затем воспользоваться данной таблицей.

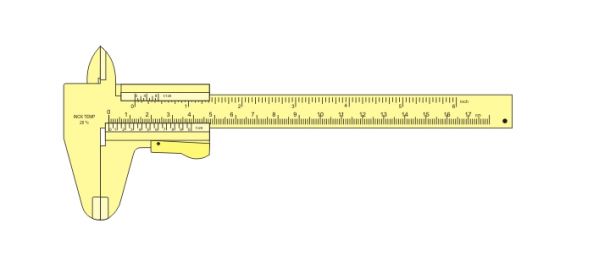

Как пользоваться штангенциркулем? Жми на картинку.

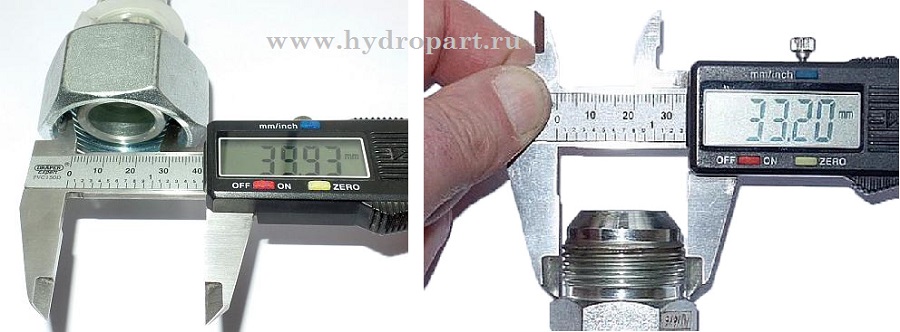

Как правильно производить замер при помощи штангенциркуля показано на рисунке ниже.
В следующей таблице показана основная информация, относящаяся к различным видам резьбы, используемым в фитингах.
Основные стандарты резьбы
Существует большое количество стандартов резьбы. Это объясняется тем, что они различаются в зависимости от страны, которая его использует, и сферы применения. Знание действующих стандартов позволит правильно выбрать нужные изделия и обеспечить их надежные соединения. При выборе необходимо знать, в соответствии с каким стандартом была сделана резьба.
SAE - (Society of Automotive Engineers) – американский стандарт,
дюймовая резьба (60°)
JIC - (Joint Industrial Counsil) - американский стандарт,
дюймовая резьба (60°)
JIS - (Japanese Industrial Standard) - японский стандарт
DIN - (Deutsche Institute fur Normung) - немецкий стандарт, метрическая резьба
(60 ).
BSP - (British Standard Pipe) - английский стандарт
BSPT - трубная коническая (Tapered) резьба (55°)
BSPP - трубная цилиндрическая (Parallel) резьба (55°)
BSW - ( British Standard Whitworth) - английский стандарт,
цилиндрическая резьба Витворта (55°)
UN - (Unified thread) - американский стандарт (60°)
UNF - мелкая (Fine) дюймовая резьба
UNC - крупная (Coarse) дюймовая резьба
UNS - специальная (special) резьба
NPT - (National Pipe Tapered) - американский стандарт (60°)
NPTF - трубная коническая резьба для топлива (fuel)
NPSM - трубная цилиндрическая ( Straight Mechanikal) резьба
SF - (Straight Flange) - прямое фланцевое соединение
ORFS – фланцевое соединение с уплотнительным О-кольцом
ГОСТ 9150-81 - метрическая резьба (60°) - аналог ISO
ГОСТ 25229-82 - метрическая коническая резьба (60°)
ГОСТ 6111-52 - коническая дюймовая резьба (60°) - аналог NPTF
ГОСТ 6357-81 - трубная цилиндрическая резьба (55°) - аналог BSPP
ГОСТ 6211-81 - трубная коническая резьба (55°) – аналог BSPT
ГОСТ 633-80 - трубы гладкие, высокогерметичные и с высаженными
наружу концами, и муфты к ним (NKT)
Российские стандарты
В РФ применяются стандарты ГОСТы 9150-81, 25229-82, 6111-52, 6357-81, 633-80 и 6211-51. Они подробно описывают все разновидности, которые используются в экономике. Нужно учитывать, что часть из них являются аналогами международных или широко известных национальных стандартов. Например, ГОСТ 9150-81 сделан на основе ISO.
SAE
Этот стандарт создан Society of Automotive Engineers – Обществом Автомобильных Инженеров США. В большинстве случаев применяется по отношению к внешней резьбе. Для конкретного применения указывают диаметр в дюймах, затем добавляют название. Например, если сказано о 1/4 SAE, то речь идет о резьбе для диаметра в четверть дюйма. Его параметрами являются: диаметр, количество витков на дюйм и длина резьбовой части.
UNF
Название расшифровывается как Unified Thread Standard, что означает «Унифицированный стандарт резьбовых соединений». Он является национальным стандартом для США и Канады. В нем используется дюймовая резьба с углами для витков, равными 60 градусов. Здесь также, как и в SAE, все размеры указаны в дюймах. В обозначении указывают диаметр, количество витков в расчете на один дюйм и название стандарта.
NPT
National Pipe Thread Tapered Thread устанавливает требования для конической резьбы. NPT является национальным стандартом, который относится к резьбе с конусностью 1:16. Относится к диаметрам от 1/16 до 24 дюймов. Применяется в тех случаях, когда необходимо обеспечить высокую надежность соединения. Здесь зубцы и впадины резьбы должны соответствовать 55 градусам.
JIC
JIC – это еще один американский стандарт для резьбовых соединений. Он использует дюймовую резьбу. Стандарт был разработан в пятидесятые годы 20 века. Здесь используется конус уплотнения 74 градуса и угол профиля, равный 60 градусам. При его использовании необходимо указать номинальный диаметр и количество витков в расчете на 1 дюйм. Иногда дополнительно добавляются данные о классе допуска.
JIS
Он имеет несколько разновидностей. JIS был разработан специалистами фирмы Komatsu и его также называют в честь этой фирмы. Он регламентирует параметры как внутренней, так и наружной резьбы. Этот стандарт является метрическим. Используется для фитингов от M10x1 до 42x1.5, в которых применяется конус уплотнения 60 градусов. Также существует JIC Toyota и некоторые другие разновидности.
DIN
Это немецкий метрический стандарт. Он регламентирует правила для резьбы, зубцы и углубления которой имеют угол 60 градусов. Название происходит от Deutsche Institute fur Normung. Фактически представляет собой международный стандарт ISO, который был принят Германией без изменений. Для различных видов крепежей используются разновидности DIN с указанием соответствующего номера.
Другие стандарты
Здесь было рассказано о наиболее распространенных в РФ и во всем мире стандартов, на основе которых создается резьба. Кроме перечисленных существуют также ряд других, которые связаны со специализированными сферами применения.
Виды резьбы
Для того бы понимать, чем отличаются различные виды соединений, необходимо понимать, какие параметры необходимо принимать во внимание при выборе изделий.
Могут рассматриваться следующие виды диаметров:
- Внешний рассматривается в соответствии с внешним краем зубцов.
- Внутренний определяется по углублениям между ними.
- Также применяется средний или номинальный диаметр. Он определяется как среднее значение между внутренним и внешним.
Часто обозначение резьбы включает ее номинальный диаметр и тип. Форма может быть цилиндрической или конической. Последний вариант обеспечивает более прочное соединение, при этом исключая риск самопроизвольного раскручивания.
Шагом профиля является расстояние между соседними бороздками.
Метрическая резьба
В резьбе метрического типа используются треугольные зубцы, угол между сторонами которых составляет 60 градусов. Основным параметров является расстояние между соседними витками, выраженное в миллиметрах.
Дюймовая резьба
В США, Канаде и Британии в качестве единицы измерения часто используют дюймы. Для определения вида резьбы в этом случае необходимо указать количество витков, приходящееся на один дюйм, который, как известно, равен 25,4 мм.
Метрическая коническая резьба
Такая резьба сделана на основе конической формы. В качестве параметра используется расстояние между витками в миллиметрах и указывается угол, определяющий конусность.
Круглая резьба
Обычно принято считать, что поперечное сечение витков является треугольным, однако существуют такие разновидности, где зубцы и выемки между ними имеют форму полукруга.
Трапецеидальная резьба
Отличием трапецеидальной резьбы является форма витков. Поперечное сечение каждого из них представляет собой трапецию. Угол сторон составляет 30 градусов. Этот вид применяют в тех случаях, когда вращательное движение нужно преобразовать в поступательное.
Упорная резьба
В этом случае сечение зубцов является треугольным, однако скосы в разные стороны имеют неодинаковые углы. Такая разновидность применяется тогда, когда деталь должна вызвать значительную нагрузку.
Трубная цилиндрическая, трубная коническая и коническая дюймовая
Резьба применяется для разных целей. Одной из них является использование для трубных фитингов. Трубная цилиндрическая используется для основы цилиндрической формы. В некоторых соединениях внутренняя цилиндрическая может сочетаться с наружной трубной конической. Ее применение основано на использовании британского стандарта BSW.
В этой дюймовой резьбе угол витков и впадин составляет 55 градусов. Здесь указывается количество витков на один дюйм. Минимальный размер составляет 1/16 дюйма, максимальный – 6 дюймов.
Более подробно с видами резьб вы можете ознакомиться, скачав документацию по ссылке.
