Распределители с электропневматическим и пневматическим управлением

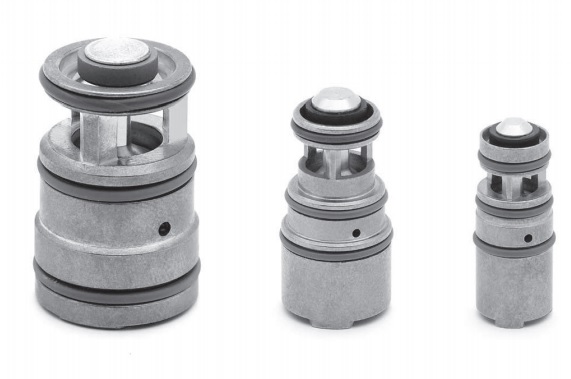

Распределители с пневматическим управлением картриджного типа Серии 8

Распределители с пневматическим управлением Серии 8 обеспечивают высокие расходные характеристики в сочетании с компактными габаритными размерами. Распределители управляются электропневматическими распределителями различных типов в зависимости от размера. Картриджное исполнение идеально для приточного монтажа, оно позволяет уменьшить габарит и количество присоединительных отверстий в плите. Конструкция распределителя позволяет использовать его как 2/2 и 3/2 распределитель. Функция будет зависеть от конструкции корпуса.

    ПОДРОБНЕЕ:  series_8 (338,28kb) PDF

Распределители с пневматическим и электропневматическим управлением. Серия 8

Распределители Серии 8 картриджного типа дополнены корпусами из анодированного алюминия. Новые распределители доступны в версиях с пневматическим управлением или с электропневматическим управлением с внешним или внутренним питанием пилотного клапана.

• Высокие расходные характеристики
• Доступны 3 различных типоразмера общего назначения
• Доступна версия для использования с кислородом

   ПОДРОБНЕЕ:  series_8_raspred (526,89kb) PDF

Минираспределители золотникового типа с пневматическим и электропневматическим управлением Серия E

Распределители Серии E характеризуются большими расходами при малых габаритах. Плиты изготавливаются из специальных алюминиевых сплавов и могут быть индивидуальные или групповые. В плитах имеется общий вход и два общих выхлопных отверстия, совмещенные с выхлопом пилотов. С присоединительными отверстиями на корпусе Для индивидуального и группового монтажа Размер 10,5 мм

   ПОДРОБНЕЕ:  series_e (1,11Mb) PDF

Распределители Серии EN

Размеры: 16, 19 мм Электропневматическое и пневматическое управление Индивидуальный и групповой монтаж на плите. Компания Camozzi разработала новую серию распределителей с уменьшенными габаритами, которые могут использоваться на оборудовании в ограниченном пространстве. Благодаря алюминиевому корпусу, распределители Серии EN обладают высокой надежностью. Распределители Серии EN заменяют предыдущее поколение распределителей Серии E, размеры 16 и 19 мм с присоединительными отверстиями в корпусе.

   ПОДРОБНЕЕ:  series_en (2,25Mb) PDF

Распределители Серия 3

Присоединение: G1/8 и G1/4. Распределители Серии 3, с присоединением G1/8 и G1/4, структурой 3/2, 2 x 3/2, 5/2 и 5/3 лин./поз. разработаны в двух основных версиях: - с электропневматическим управлением и пружинным возвратом; - с двусторонним электропневматическим управлением. Распределители Серии 3 управляются электрическими катушками Серий U и G с размерами 22х22 мм. Распределители снабжены ручным дублированием.

   ПОДРОБНЕЕ:  series_3 (1,27Mb) PDF

Распределители Серия 4

Электропневматические распределители Серии 4 с присоединением G1/8, G1/4 и G1/2, структурой 3/2, 5/2 и 5/3 лин./поз. разработаны в двух основных версиях:

• с электропневматическим управлением и пружинным возвратом;
• с двусторонним электропневматическим управлением.

Распределители Серии 4 снабжены ручным дублированием, управляются электрическими катушками Серий U, G, А8 и Н8. Распределители с присоединением G1/2 могут быть поставлены только с катушками серии A6 (32x32 мм)

    ПОДРОБНЕЕ:  series_4 (1,64Mb) PDF

Распределители Серия 9

Золотниковые распределители с электропневматическим и пневматическим управлением Серии 9 в соответствии со стандартом ISO, размерами 1, 2 и 3. Доступны три различных типа монтажных плит: - одноместная плита с выходами сбоку; - одноместная плита с выходами снизу; - многоместная плита с общим каналом для подвода магистрального давления и двумя общими коллекторами для линий выхлопа в комплекте с концевыми блоками. Распределители Серии 9 имеют следующие типы управления:

• одностороннее электропневматическое управление с пружинным возвратом;
• одностороннее электропневматическое управление с пневматическим возвратом (пневмопружина);
• двустороннее электропневматическое управление;
• пневматическое управление с возвратной пружиной;
• двустороннее пневматическое управление; - одностороннее пневматическое управление с пневматическим возвратом (пневмопружина).

   ПОДРОБНЕЕ:  series_9 (967,87kb) PDF

Золотниковые распределители с электропневматическим и пневматическим управлением Серии 9

Пятилинейный двухпозиционный Установка на стандартную плиту (ISO 5599/1) Размер 4. Золотниковые распределители с электропневматическим и пневматическим управлением Серии 9 соответствуют стандарту ISO с размером 4. Наличие пневматического и электрического способа управления позволяет решать различные задачи.

    ПОДРОБНЕЕ:  series_9_iso4 (322,90kb) PDF

Распределители с электропневматическим и пневматическим управлением Серия 7

Золотниковые распределители с электропневматическим и пневматическим управлением Серии 7 производятся по стандарту ISO 15407-1, VDMA 24563. Размер 26 мм (VDMA 01) ; Размер 18 мм (VDMA 02). Распределители имеют следующие типы управления:

• электропневматическое с возвратной пневмопружиной;
• двустороннее электропневматическое управление;
• пневматическое с возвратной пневмопружиной;
• двустороннее пневматическое управление.

   ПОДРОБНЕЕ: series_7 (548,83kb) PDF

Распределители с электропневматическим и пневматическим управлением Серии NA

Золотниковые распределители с электропневматическим и пневматическим управлением, приточное исполнение NAMUR 3/2, 5/2, 5/3 лин./ поз., присоединение G1/4. Распределители имеют приточную поверхность по стандарту NAMUR и предназначены для установки непосредственно на компоненты, имеющие аналогичную поверхность, например, на некоторые поворотные цилиндры. Все распределители Серии NA оснащены ручным дублированием и могут поставляться с соленоидами различного напряжения, в том числе во взрывобезопасном исполнении по стандарту UL и ATEX.

   ПОДРОБНЕЕ:  series_na (413,91kb) PDF

Соленоиды U7*, U7*EX, G7*, A8* G93, B*, H8* и GP*

Катушки соленоидов могут быть собраны с распределителями Серий A, AP, CFB, 3, 4, 9, NA.

• Мод. G7... (PA – стеклонаполненный полиамид), Мод. U7... (PET – черный полиэтилен): применимы в стандартных условиях производства, где относительная влажность воздуха в цеху не выше 75%
• Мод. A7... (PPS – черный полифенилсульфид): соленоиды для стандартного применения.
• Мод. U7..EX PET (черный полиэтилен с влагостойкой пропиткой компаунда): Соленоиды сертифицированы ATEX. В том числе подходят для уличного применения; станков и машин, где требуется мойка оборудования.
• Мод. H8...: взрывозащищенное исполнение (ATEX).
• Мод. G93: обеспечивает возможность импульсного управления моностабильными распределителями.
• Мод. B...: соленоиды для применения с распределителями Серии CFB (см. раздел 2/1.30).
• Мод. GW...: соленоиды для применения с распределителями Серии AP, размер 16 мм.

   ПОДРОБНЕЕ:  series_u (801,65kb) PDF
