Пропорциональная техника

Пропорциональные клапаны прямого действия Серии AP

Размеры: 16, 22 мм. Нормально закрытые пропорциональные клапаны прямого действия с условным проходом от 0,8 до 2,4 мм Серии AP могут использоваться в системах, где требуется разомкнутый контур управления потоками газовых смесей, управления наполнением, опустошением и вакуумированием полостей. Клапаны Серии АР могут работать при постоянной подаче напряжения на соленоид. В клапанах Серии AP для реализации пропорционального управления оптимизированы характеристики трения, и снижен эффект “залипания” подвижного элемента. В качестве сигнала управления используется сигнал широтно- импульсной модуляции по напряжению или току. Как и обычные клапанные распределители Серия AP может работать на вакууме и давлениях близких к атмосферному.

    ПОДРОБНЕЕ: series_ap (479,47kb) PDF

Пропорциональные электро- пневматические распределители Серии CP

Условный проход: 1 мм - 1,5 мм - 2 мм. Пропорциональные электропневматические распределители прямого действия Серии CP могут быть использованы там, где требуется управлять расходами газовых смесей в разомкнутом контуре . Клапаны Серия CP были разработаны для оптимизации размеров и снижения трения в подвижном элементе и скачкообразного изменения расхода. Расход на выходе пропорционален сигналу управления. Также они могут работать и на вакуумном давлении. Конструкция картриджа делает серию особенно компактной, что позволяет интегрировать клапан в ограниченную рабочую зону.

    ПОДРОБНЕЕ: series_cp (347,85kb) PDF

Электронные устройства Серии 130 для управления пропорциональными клапанами

Электронное устройство управления пропорциональными клапанами Серии 130 позволяет управлять любым электромагнитным клапаном при максимальном токе до 1А. Стандартный входной сигнал управления (0-10 V DC или 4-20 мА) трансформируется в ШИМ сигнал, который позволяет подать на электромагнитный клапан сигнал по току, пропорциональный входному сигналу. Управление током на выходе позволяет ограничить нагрев соленоида или ограничить расход воздуха. Стандартный входной сигнал (0-10 V DC или 4-20 мА) преобразовывается в пропорциональный сигнал ШИМ.

• Настройка верхнего и нижнего предела выходного сигнала по току
• Сигнал управления 0-10 V DC и 4-20 mA
• Установка нуля и коэффициента усиления
• Настройка плавности нарастания выходного сигнала

    ПОДРОБНЕЕ: series_130 (377,78kb) PDF

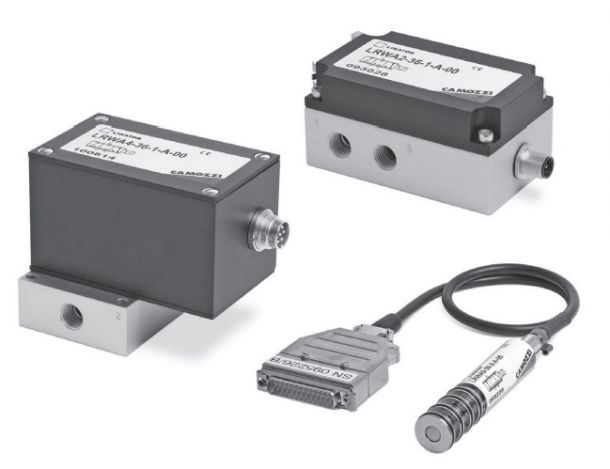

Сервораспределители Серии LRWA Регулирование расхода

Пропорциональные 3-х позиционные распределители прямого действия с запатентованным поворотным золотником и с электронной замкнутой системой управления положением золотника. Сероворасперделитель состоит из картриджа с золотником и кабеля с разъемом. В разъеме смонтирована электронная плата, которая выдает сигнал на серводвигатель для обеспечения желаемого угла поворота золотника и, соответственно, расхода воздуха в каналах. Для правильного функционирования следует использовать картридж и контроллер с идентичными серийными номерами.

    ПОДРОБНЕЕ: series_lrwa (486,67kb) PDF

Сервораспределители Серии LRPA4 Регулирование давления

3/3 лин./поз. сервораспределители для регулирования давления (ø 4-6 мм). Сервораспределители LRPA4 являются интегрированной сервопневматической системой для высокоточных цепей управления давлением в пневматических системах. Устройство состоит из 3х-линейного золотникового сервораспределителя, датчика давления, электронного ПИД- регулятора и схемы управления сервораспределителем. Мод. LRPA может использоваться с внешним датчиком давления вместо внутреннего, что актуально при значительном расстоянии между сервораспределителем и полостью. Также данная опция позволяет реализовать обратную связь не по давлению, а с помощью датчиков других физических величин (силы, момента, скорости и др.)

    ПОДРОБНЕЕ: series_lrpa4 (345,59kb) PDF

Сервораспределители Серии LRXA4 Позиционирование

3/3 лин./поз. сервораспределители для регулирования положения пневматического цилиндра. Сервораспределители Мод. LRXA4 – готовые решения для создания следящих электропневматических приводов. Устройства включают в себя 3-х линейный сервораспределитель с условным проходом 4 или 6 мм, внутренний контроллер для обработки внешнего аналогового сигнала обратной связи по положению поршня цилиндра и возможностью управлять координатой, скоростью и ускорением цилиндра. В качестве линейной обратной связи должны использоваться потенциометрические датчики положения. Другие системы управления могут использоваться, если они обеспечивают выходной аналоговый сигнал (0-5 V) с “плавающей” землей и частотой дискретизации более 1 кHz. Распределитель Мод. LRXA имеет разъем для подключения ведомого распределителя. Второй сервораспределитель Мод. LRWA4 необходим, чтобы управлять второй полостью цилиндра.

    ПОДРОБНЕЕ: series_lrxa4 (317,67kb) PDF

Пропорциональные сервораспределители Регулирование расхода – Серия LRWD2 Регулирование давления – Серия LRPD2

3/3 лин./поз. сервораспределители прямого действия для регулирования расхода воздуха (LRWD2) и давления (LRPD2). Пропорциональные регуляторы расхода LRWD2 и LRPD2 – 3-х позиционные распределители прямого действия с запатентованным поворотным золотником с замкнутой системой управления положением золотника. Электронный блок управления встроен в корпус распределителя. Пропорциональные регуляторы LRWD и LRPD2 имеют малые размеры для экономии места и монтажа на DIN- рейке. Благодаря новому исполнению, распределитель может быть настроен через USB соединение в соответствии с различными требованиями.

    ПОДРОБНЕЕ: series_lr (662,95kb) PDF

Принадлежности для сервораспределителей серии LR

Присоединительный модуль Мод. LRA0C-3; Разъем Мод. CSPM07CB; Разъем Мод. CSPM04CB; Разъем Мод. CSPF07CB; Разъем Мод. CSLR05HB-D200/D500; Разъем Мод. CSLF05HB-D200/D500;

    ПОДРОБНЕЕ: series_accessories_lr (234,47kb) PDF

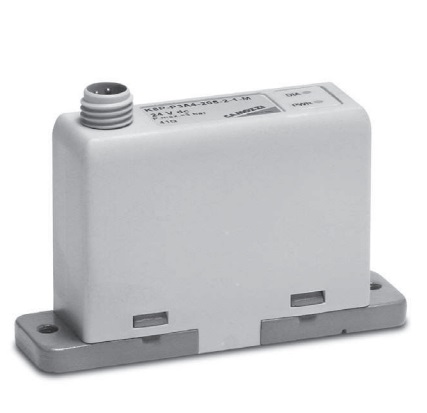

Электронные пропорциональные регуляторы Серии K8P

Пропорциональные регуляторы для управления давлением. Электронные пропорциональные микрорегуляторы Серии K8P сделаны на базе минираспределителей Серии K8. Серия K8P является высокопроизводительным регулятором давления, который предназначен для применения в приложениях, где требуется высокая точность, малое время отклика и низкое энергопотребление. Регуляторы Серии K8P регулируют выходное давление посредством работы двух моностабильных электропневматических распределителей прямого действия. Серия K8 в соответствии с входным сигналом (от 0 до 10 V DC) и информацией, полученной от внутреннего датчика давления. Функция саморегулирования была включена в алгоритм управления регулятора для того, чтобы гарантировать самый высокий уровень производительности.

    ПОДРОБНЕЕ: series_k8p (497,28kb) PDF

Электронные пропорциональные регуляторы давления Серии MX-PRO

Присоединение: G1/2 Присоединение групповых элементов: G1/2 Модульное исполнение доступно со встроенными манометрами или резьбовыми отверстиями под них. Серия пропорциональных регуляторов давления MX-PRO – это результат интеграции высокой технологичности электронного пропорционального регулятора давления серии K8P, с надежностью и высокими расходными характеристиками модульных регуляторов давления серии MX2. Этот новый регулятор обеспечивает высокую точность при регулировании давления, высокие расходные характеристики и низкое энергопотребление. Более того, он легко соединяется с другими компонентами серии MX, для создания компактного блока подготовки воздуха.

    ПОДРОБНЕЕ: series_mx_pro (671,57kb) PDF

Цифровые электропневматические преобразователи Серии ER100

Присоединение G1/4.

• Компактное исполнение
• Цифровой дисплей
• Аналоговый и цифровой входные сигналы
• Программируемый
• Настройка диапазона регулирования
• Вывод на дисплей давления и сообщений об ошибках
• Память на восемь предустановленных значений давления (3 бита)

    ПОДРОБНЕЕ: series_er100 (675,79kb) PDF

Цифровые электропневматические преобразователи Серии ER200

Присоединение G1/4 и G3/8.

• Компактное исполнение
• Цифровой дисплей
• Аналоговый и цифровой входные сигналы
• Программируемый
• Настройка диапазона регулирования
• Вывод на дисплей давления и сообщений об ошибках
• Память на восемь предустановленных значений давления (3 бита)

    ПОДРОБНЕЕ: series_er200 (785,71kb) PDF
