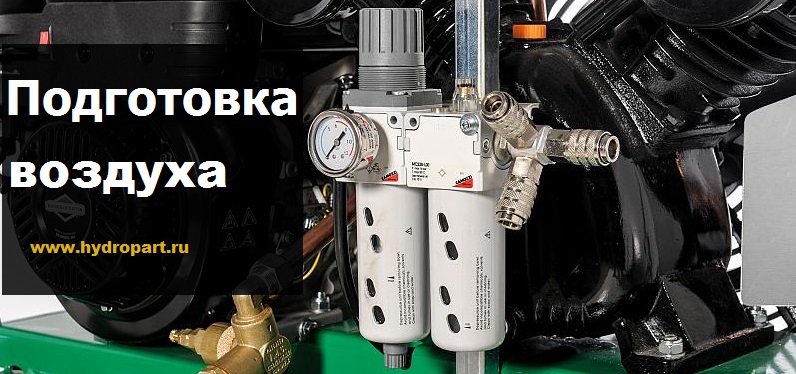

Блоки подготовки воздуха

Блок с регулятором, фильтром, лубрикатором серии MD — это современное технологичное устройство нового выпуска. Имеет ряд преимуществ:

• Малый вес.
• Минимальные габариты.
• Высокую производительность.
• Простой монтаж.

Номенклатура серии включает фильтры с несколькими степенями фильтрации, а также с визуальными индикаторами для определения степени засорения фильтроэлемента. Одно из важных новшеств — возможности по установке сменных картриджей. Теперь можно подключать входы резьбового типа, а также использовать для этой цели интегрированные цанговые зажимные приспособления.

Собранный блок для компрессора реализуется с присоединением G1. Предназначен для обеспечения длительной безремонтной работы пневматического инструмента. Особенности:

• Фильтры. Имеют стакан из полимера, обеспечены байонетным креплением. Стакан производится с прозрачным окошком, через него визуально определяется уровень конденсата.
• Коалесцентные фильтрующие устройства. Предназначены для отсеивания частиц диаметром выше 0,01 мкм, помогают эффективно избавиться от влаги.
• Регулятор давления. Имеет присоединение G1, может поставляться в двух вариантах — с уже встроенным манометром или с портом под манометр.
• Маслораспылители. Обеспечивают смазку трущихся деталей оборудования. Расход масла регулируется расположенным в верхней части винтом, его заливка возможна без отключения давления.
• Клапан безопасности. Для этой серии он имеет ручное и электропневматическое управление. Ручное управление позволяет работать системе даже в аварийной ситуации.

Одна из особенностей — простота сборки. Предложенный тип позволяет максимально быстро получить требуемую конфигурацию основных узлов. При этом сборка выполняется при помощи шпилек с резьбой. Именно на них надеваются элементы БПВ. Простая сборка дает возможность комбинировать расположение узлов в соответствии с пожеланиями клиента. Крепление блока в сборе осуществляется через отверстия, возможна фиксация через боковые фланцы.

Измерят давление газообразной и жидкой среды небольшой вязкости и неагрессивной к меди. Устройства имеют класс точности на уровне CL1.6 и CL2.5. Производятся в четырех разновидностях — в осевом или радиальном исполнении, а также в осевом панельном с фланцем и в осевом панельном виде со скобой.

Дают возможность контролировать давление в различных пневматических системах. Имеют защиту IP65, поэтому предназначаются для эксплуатации, в том числе в условиях сильно загрязненной среды.

Могут осуществлять ручной или полуавтоматический сброс конденсата при перепадах давления со значением в 0,1 бар. Хорошо защищены, тип присоединения G1/8, ДУ равен 3 мм.

Представлены 3 сериями:

• CLR. Устанавливают давление посредством специальной полимерной ручки с использованием стопорной гайки.
• Серия М. Тип присоединения — G1/8 и G1/4. Имеют резьбу для установки манометра.
• Серия Т. Особенности — присоединяются по типу G1/8 и G1/4, оснащаются клапаном VS с быстрым сбросом.

Фильтр серии N присоединяется с размерами G1/8 и G1/4. Фильтрующие элементы могут быть с отверстиями 25; 5 и 0,01 мкм. Наличие прозрачного стакана даст возможность быстро определить уровень конденсата. Его слив можно проводить ручным и полуавтоматическим способом при помощи специального клапана. Есть модели со стаканом из латуни. Это повышает его механическую прочность, стойкость к агрессивным средам и повышенным температурам.
