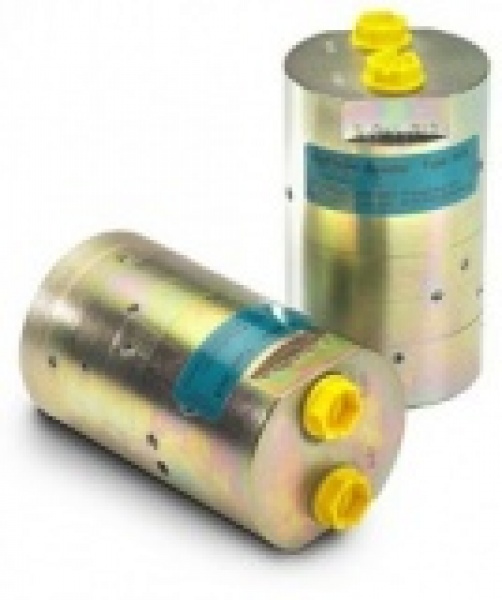

Мультипликатор давления для гидравлического масла HC5 (до 800 бар, до 2,5 л/мин)

Модель HC5 — мультипликатор двойного действия с двумя раздельными контурами усиления давления, предназначена для задач, требующих два независимых потока гидравлической жидкости (например, для привода комплекта аварийно-спасательного инструмента или гидроцилиндра двустороннего действия). Отличается компактной конструкцией и небольшим весом (масса всего 3,0 кг). В стандартную комплектацию входит два управляемых обратных клапана. Максимальное рабочее давление — 800 бар. Настройка рабочего давления производится при помощи изменения давления входящего потока.

• Версии мультипликатора HC5:     11 различных коэффициентов мультипликации (i)
• Входное давление (Pвх):  от 20 до 207 бар
• Номинальное давление (Pном):   максимум 800 бар
• Сливное давление (Pслив):          минимально возможное (слив в гидравлический бак)
• Рабочее давление (Pраб):                расчёт по формуле Pраб = (Pвх − Pслив) × i
• Способ монтажа:                трубный, встраиваемый
• Комплектация:   управляемый обратный клапан на каждый контур усиления в стандартной комплектации.

СКАЧАТЬ PDF: hc5 (164,88kb)
