Высокотемпературные рукава высокого давления

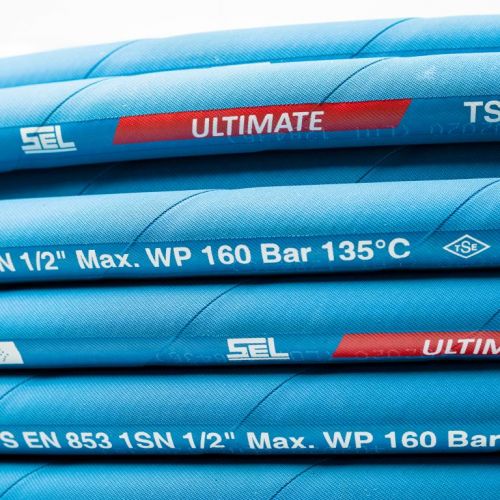

Рукав для экстремальных температур с одной металлической оплеткой Ultimate 1SN
|
Внутренний слой: специальная маслостойкая резина, устойчивая к высоким температурам Усиление: одна высокопрочная стальная оплетка Наружный слой: синтетический каучук, стойкий к воздействию масла, озона и различных погодных условий Применение: для гидравлических систем низкого и среднего давления в промышленности, на компрессорах и в шахтах при температурах до 150° Рабочая температура: -50°С ... +135°С (до +150°С кратковременно) |
| Внутренний диаметр | Наружный диаметр | Рабочее давление | Разрывное давление | Вакуум | Радиус изгиба | Вес | |
|
дюйм |
мм | мм | атм | атм | атм | мм | г/м |
|
3/16 |
4,8 | 11,6 | 250 | 1000 | -0,80 | 90 | 190 |
| 1/4 | 6,4 | 13,2 | 225 | 900 | -0,80 | 100 | 235 |
| 5/16 | 8 | 14,8 | 215 | 850 | -0,80 | 115 | 275 |
| 3/8 | 9,5 | 17,2 | 180 | 720 | -0,80 | 130 | 355 |
| 1/2 | 12,7 | 20,4 | 160 | 640 | -0,80 | 180 | 435 |
| 5/8 | 16 | 23,5 | 130 | 520 | -0,80 | 200 | 500 |
| 3/4 | 19 | 27,5 | 105 | 420 | -0,80 | 240 | 635 |
| 1 | 25,4 | 35,4 | 88 | 350 | -0,80 | 300 | 930 |
| 1 1/4 | 31,8 | 43,5 | 63 | 250 | -0,60 | 420 | 1310 |
| 1 1/2 | 38,1 | 50 | 50 | 200 | -0,60 | 500 | 1480 |
| 2 | 50,8 | 63,6 | 40 | 160 | -0,60 | 630 | 2020 |
| 2 1/2 | 63,5 | 76,5 | 40 | 160 | -0,60 | 760 | 2670 |
| 3 | 76,2 | 88,5 | 35 | 140 | -0,60 | 900 | 2860 |
Рукав для экстремальных температур с двумя металлическими оплетками Ultimate 2SN
|
Внутренний слой: специальная маслостойкая резина , устойчивая к высоким температурам Усиление: две высокопрочных стальных оплетки Наружный слой: синтетический каучук, стойкий к воздействию масла, озона и различных погодных условий Применение: для гидравлических систем среднего и высокого давления в промышленности, на компрессорах и в шахтах при температурах до 150° Рабочая температура: -50°С ... +135°С (до +150°С кратковременно) |
| Внутренний диаметр | Наружный диаметр | Рабочее давление | Разрывное давление | Вакуум | Радиус изгиба | Вес | |
|
дюйм |
мм | мм | атм | атм | атм | мм | г/м |
|
3/16 |
4,8 | 13,3 | 415 | 1650 | -0,95 | 90 | 310 |
| 1/4 | 6,4 | 15 | 400 | 1600 | -0,95 | 100 | 390 |
| 5/16 | 8 | 16,5 | 350 | 1400 | -0,95 | 115 | 455 |
| 3/8 | 9,5 | 18,9 | 330 | 1320 | -0,95 | 130 | 565 |
| 1/2 | 12,7 | 22,2 | 275 | 1100 | -0,95 | 180 | 665 |
| 5/8 | 16 | 25,2 | 250 | 1000 | -0,95 | 200 | 780 |
| 3/4 | 19 | 29,2 | 215 | 850 | -0,80 | 240 | 965 |
| 1 | 25,4 | 37,2 | 165 | 650 | -0,80 | 300 | 1360 |
| 1 1/4 | 31,8 | 47,3 | 125 | 500 | -0,80 | 420 | 2075 |
| 1 1/2 | 38,1 | 53,7 | 90 | 360 | -0,80 | 500 | 2390 |
| 2 | 50,8 | 66,7 | 78 | 310 | -0,80 | 630 | 3060 |
| 2 1/2 | 63,5 | 79,3 | 69 | 276 | -0,60 | 762 | 3870 |
| 3 | 76,2 | 91,3 | 50 | 200 | -0,60 | 900 | 4160 |
-
