JIS фитинги
Цена:
Фитинги стандарта JIS (Toyota, Komatsu)- Japanese Industrial Standard относятся к японскому стандарту.Выделяют два типа фитингов данного стандарта : JIS KOMATSU и JIS TOYOTA.Фитинги KOMATSU имеют внутренний конус 60° и используют метрические резьбы, соответствующие Японскому промышленному стандарту JIS B 0207.Фитинги TOYOTA также имеют внутренний конус 60° но используют цилиндрическую дюймовую трубную резьбу , соответствующей ISO R228, EN 10226, ГОСТ 6357-81, DIN 259, BS 2779, JIS B 0202.

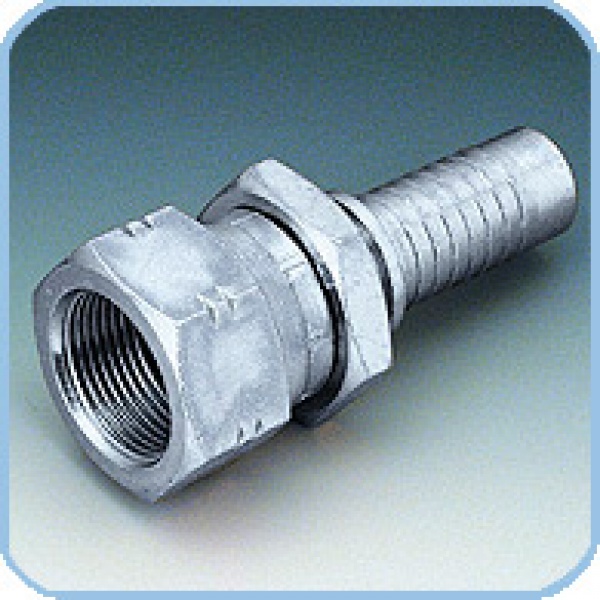

Фитинги стандарта JIS Komatsu — обратный конус 60°. Метрическая резьба, обжимная гайка.

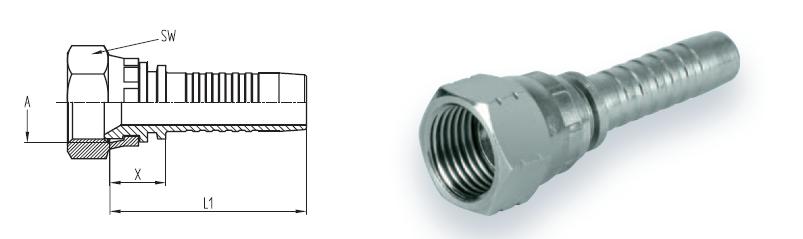

Фитинги JIS Komatsu исполнения 0°
| Наименование для заказа | Внутренний диаметр рукава | Размер резьбы | Размеры (мм) | ||||
|---|---|---|---|---|---|---|---|
| DN | мм | Дюйм | A | X | L1 | SW | |
| Фитинг JIS Komatsu M14x1,5 (0°) Dn 6 | 6 | 6,3 | 1/4" | М14х1,5 | 16,7 | 46,9 | 19 |
| Фитинг JIS Komatsu M16x1,5 (0°) Dn 6 | 6 | 6,3 | 1/4" | М16х1,5 | 19,8 | 50,0 | 19 |
| Фитинг JIS Komatsu M16x1,5 (0°) Dn 8 | 8 | 7,9 | 5/16" | М16х1,5 | 17,3 | 47,5 | 19 |
| Фитинг JIS Komatsu M16x1,5 (0°) Dn 10 | 10 | 9,5 | 3/8" | М16х1,5 | 17,3 | 50,8 | 19 |
| Фитинг JIS Komatsu M18x1,5 (0°) Dn 10 | 10 | 9,5 | 3/8" | М18х1,5 | 17,5 | 51,0 | 22 |
| Фитинг JIS Komatsu M20x1,5 (0°) Dn 10 | 10 | 9,5 | 3/8" | М20х1,5 | 17,6 | 51,1 | 24 |
| Фитинг JIS Komatsu M22x1,5 (0°) Dn 12 | 12 | 12,7 | 1/2" | М22х1,5 | 21,0 | 56,5 | 27 |
| Фитинг JIS Komatsu M24x1,5 (0°) Dn 12 | 12 | 12,7 | 1/2" | М24х1,5 | 24,2 | 59,7 | 30 |
| Фитинг JIS Komatsu M24x1,5 (0°) Dn 16 | 16 | 15,9 | 5/8" | М24х1,5 | 21,8 | 60,3 | 30 |
| Фитинг JIS Komatsu M28x1,5 (0°) Dn 16 | 16 | 15,9 | 5/8" | M28x1,5 | 23,0 | 61,5 | 36 |
| Фитинг JIS Komatsu M30x1,5 (0°) Dn 20 | 20 | 19,1 | 3/4" | M30x1,5 | 22,2 | 68,2 | 36 |
| Фитинг JIS Komatsu M33x1,5 (0°) Dn 25 | 25 | 25,4 | 1" | M33x1,5 | 24,6 | 79,8 | 41 |
| Фитинг JIS Komatsu M36x1,5 (0°) Dn 32 | 32 | 31,8 | 1.1/4" | М36х1,5 | 27,4 | 87,4 | 46 |
| Фитинг JIS Komatsu M42x1,5 (0°) Dn 38 | 38 | 38,1 | 1.1/2" | М42х1,5 | 26,5 | 94,2 | 50 |

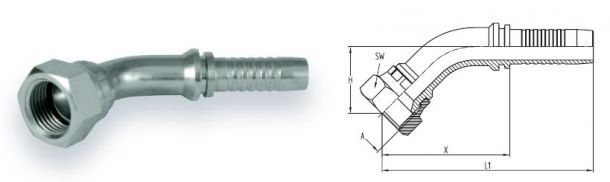

Фитинги JIS Komatsu исполнения 45°
| Наименование для заказа | Внутренний диаметр рукава | Размер резьбы | Размеры (мм) | |||||
|---|---|---|---|---|---|---|---|---|
| DN | мм | Дюйм | A | X | L1 | H | SW | |
| Фитинг JIS Komatsu M14x1,5 (45°) Dn 6 | 6 | 6,3 | 1/4" | M14x1,5 | 44,6 | 74,8 | 20,6 | 19 |
| Фитинг JIS Komatsu M14x1,5 (45°) Dn 10 | 10 | 9,5 | 3/8" | M14x1,5 | 46,2 | 79,7 | 29,5 | 19 |
| Фитинг JIS Komatsu M16x1,5 (45°) Dn 10 | 10 | 9,5 | 3/8" | M16x1,5 | 44,8 | 78,3 | 20,5 | 19 |
| Фитинг JIS Komatsu M18x1,5 (45°) Dn 10 | 10 | 9,5 | 3/8" | M18x1,5 | 45,7 | 79,2 | 21,4 | 22 |
| Фитинг JIS Komatsu M22x1,5 (45°) Dn 12 | 12 | 12,7 | 1/2" | M22x1,5 | 57,3 | 85,5 | 24,5 | 27 |
| Фитинг JIS Komatsu M24x1,5 (45°) Dn 16 | 16 | 15,9 | 5/8" | M24x1,5 | 54,4 | 92,9 | 25,2 | 30 |
| Фитинг JIS Komatsu M30x1,5 (45°) Dn 20 | 20 | 19,1 | 3/4" | M30x1,5 | 64,1 | 110,1 | 31,0 | 36 |
| Фитинг JIS Komatsu M33x1,5 (45°) Dn 25 | 25 | 25,4 | 1" | M33x1,5 | 71,8 | 127,0 | 33,8 | 41 |

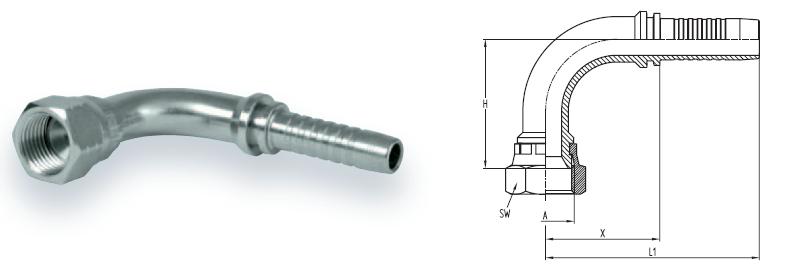

Фитинги JIS Komatsu исполнения 90°
| Наименование для заказа | Внутренний диаметр рукава | Размер резьбы | Размеры (мм) | |||||
|---|---|---|---|---|---|---|---|---|
| DN | мм | Дюйм | A | X | L1 | H | SW | |
| Фитинг JIS Komatsu M14x1,5 (90°) Dn 6 | 6 | 6,3 | 1/4" | M14x1,5 | 32,8 | 63,0 | 37,9 | 19 |
| Фитинг JIS Komatsu M14x1,5 (90°) Dn 10 | 10 | 9,5 | 3/8" | M14x1,5 | 37,0 | 70,5 | 41,4 | 19 |
| Фитинг JIS Komatsu M16x1,5 (90°) Dn 10 | 10 | 9,5 | 3/8" | M16x1,5 | 36,0 | 69,5 | 40,8 | 19 |
| Фитинг JIS Komatsu M18x1,5 (90°) Dn 10 | 10 | 9,5 | 3/8" | M18x1,5 | 38,7 | 72,6 | 37,4 | 22 |
| Фитинг JIS Komatsu M20x1,5 (90°) Dn 10 | 10 | 9,5 | 3/8" | M20x1,5 | 36,0 | 69,5 | 43,0 | 24 |
| Фитинг JIS Komatsu M22x1,5 (90°) Dn 10 | 10 | 9,5 | 3/8" | M22x1,5 | 36,0 | 69,5 | 46,8 | 27 |
| Фитинг JIS Komatsu M22x1,5 (90°) Dn 12 | 12 | 12,7 | 1/2" | M22x1,5 | 47,7 | 82,5 | 43,2 | 27 |
| Фитинг JIS Komatsu M24x1,5 (90°) Dn 16 | 16 | 15,9 | 5/8" | M24x1,5 | 45,0 | 83,5 | 54,2 | 30 |
| Фитинг JIS Komatsu M30x1,5 (90°) Dn 19 | 20 | 19,1 | 3/4" | M30x1,5 | 52,8 | 98,8 | 62,6 | 36 |
| Фитинг JIS Komatsu M33x1,5 (90°) Dn 25 | 25 | 25,4 | 1" | M33x1,5 | 61,4 | 116,6 | 71,3 | 41 |

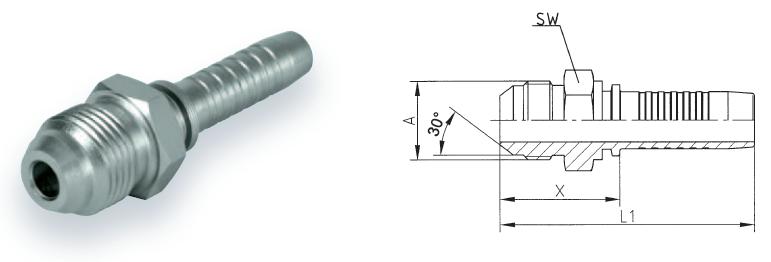

Фитинги JIS Komatsu штуцер с наружной резьбой
| Наименование для заказа | Внутренний диаметр рукава | Размер резьбы | Размеры (мм) | ||||
|---|---|---|---|---|---|---|---|
| DN | мм | Дюйм | A | X | L1 | SW | |
| Фитинг JIS Komatsu M14x1,5 (Ш) Dn 6 | 6 | 6,3 | 1/4" | М14х1,5 | 29,6 | 59,8 | 14 |
| Фитинг JIS Komatsu M16x1,5 (Ш) Dn 6 | 6 | 6,3 | 1/4" | М16х1,5 | 30,6 | 60,8 | 17 |
| Фитинг JIS Komatsu M16x1,5 (Ш) Dn10 | 10 | 9,5 | 3/8" | М16х1,5 | 30,6 | 69,1 | 17 |
| Фитинг JIS Komatsu M18x1,5 (Ш) Dn10 | 10 | 9,5 | 3/8" | М18х1,5 | 31,4 | 64,9 | 19 |
| Фитинг JIS Komatsu M20x1,5 (Ш) Dn10 | 10 | 9,5 | 3/8" | М20х1,5 | 34,6 | 68,1 | 22 |
| Фитинг JIS Komatsu M22x1,5 (Ш) Dn 12 | 10 | 12,7 | 1/2" | М22х1,5 | 36,2 | 71,7 | 22 |
| Фитинг JIS Komatsu M24x1,5 (Ш) Dn 12 | 12 | 12,7 | 1/2" | М24х1,5 | 38,4 | 73,9 | 24 |
| Фитинг JIS Komatsu M24x1,5 (Ш) Dn 16 | 16 | 15,9 | 5/8" | М24х1,5 | 39,0 | 77,5 | 24 |
| Фитинг JIS Komatsu M28x1,5 (Ш) Dn 16 | 16 | 15,9 | 5/8" | M28x1,5 | 42,2 | 80,7 | 30 |
| Фитинг JIS Komatsu M30x1,5 (Ш) Dn 20 | 20 | 19,1 | 3/4" | M30x1,5 | 44,8 | 90,8 | 30 |
| Фитинг JIS Komatsu M33x1,5 (Ш) Dn 25 | 25 | 25,4 | 1" | M33x1,5 | 53,5 | 108,7 | 36 |
| Фитинг JIS Komatsu M36x1,5 (Ш) Dn 25 | 25 | 25,4 | 1" | M36x1,5 | 58,4 | 113,6 | 41 |
| Фитинг JIS Komatsu M36x1,5 (Ш) Dn 32 | 32 | 31,8 | 1.1/4" | М36х1,5 | 58,2 | 118,2 | 41 |
| Фитинг JIS Komatsu M42x1,5 (Ш) Dn 32 | 32 | 31,8 | 1.1/4" | М42х1,5 | 63,9 | 123,9 | 46 |
| Фитинг JIS Komatsu M42x1,5 (Ш) Dn 38 | 38 | 38,1 | 1.1/2" | М42х1,5 | 60,6 | 128,3 | 46 |
Фитинги стандарта JIS Toyota — обратный конус 60°. Трубная цилиндрическая резьба, обжимная гайка.

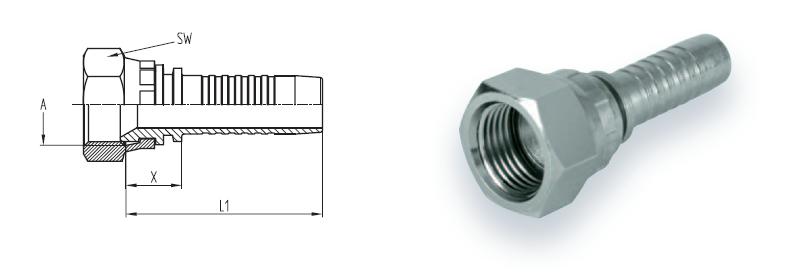

Фитинги JIS Toyota исполнения 0°
| Наименование для заказа | Внутренний диаметр рукава | Размер резьбы | Размеры (мм) | ||||
|---|---|---|---|---|---|---|---|
| DN | мм | Дюйм | A | X | L1 | SW | |
| Фитинг JIS Toyota 1/4" (0°) Dn 6 | 6 | 6,3 | 1/4" | 1/4"-19 | 14,1 | 44,3 | 19 |
| Фитинг JIS Toyota 3/8" (0°) Dn 8 | 8 | 7,9 | 5/16" | 3/8"-19 | 19,3 | 49,5 | 22 |
| Фитинг JIS Toyota 3/8" (0°) Dn 10 | 10 | 9,5 | 3/8" | 3/8"-19 | 16,3 | 49,8 | 22 |
| Фитинг JIS Toyota 1/2" (0°) Dn 12 | 12 | 12,7 | 1/2" | 1/2"-14 | 18,6 | 54,1 | 27 |
| Фитинг JIS Toyota 1/2" (0°) Dn 16 | 16 | 15,9 | 5/8" | 1/2"-14 | 21,1 | 59,6 | 27 |
| Фитинг JIS Toyota 3/4" (0°) Dn 20 | 20 | 19,1 | 3/4" | 3/4"-14 | 18,7 | 64,7 | 32 |
| Фитинг JIS Toyota 1" (0°) Dn 25 | 25 | 25,4 | 1" | 1"-11 | 22,7 | 77,9 | 41 |

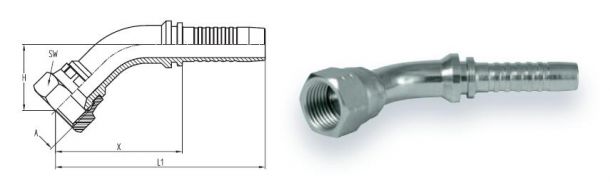

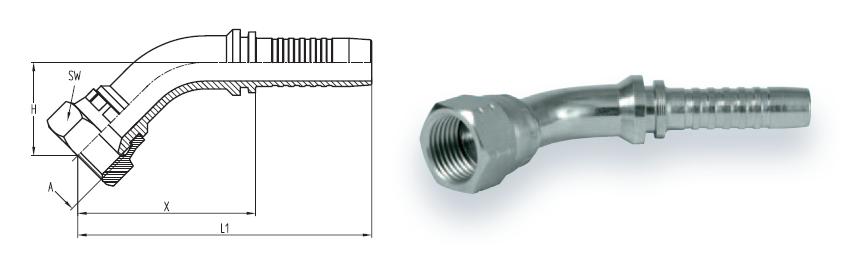

Фитинги JIS Toyota исполнения 45°
| Наименование для заказа | Внутренний диаметр рукава | Размер резьбы | Размеры (мм) | |||||
|---|---|---|---|---|---|---|---|---|
| DN | мм | Дюйм | A | X | L1 | H | SW | |
| Фитинг JIS Toyota 1/4" (45°) Dn 6 | 6 | 6,3 | 1/4" | 1/4"-19 | 42,8 | 73,0 | 18,8 | 19 |
| Фитинг JIS Toyota 3/8" (45°) Dn 8 | 8 | 7,9 | 5/16" | 3/8"-19 | 44,3 | 73,7 | 14,0 | 22 |
| Фитинг JIS Toyota 3/8" (45°) Dn 10 | 10 | 9,5 | 3/8" | 3/8"-19 | 34,5 | 78,0 | 20,1 | 22 |
| Фитинг JIS Toyota 1/2" (45°) Dn 12 | 12 | 12,7 | 1/2" | 1/2"-14 | 45,9 | 81,4 | 19,7 | 27 |

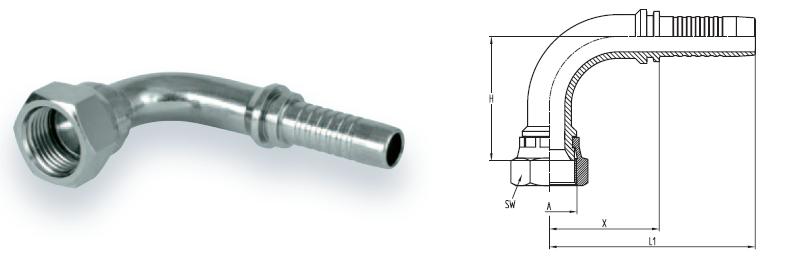

Фитинги JIS Toyota исполнения 90°
| Наименование для заказа | Внутренний диаметр рукава | Размер резьбы | Размеры (мм) | |||||
|---|---|---|---|---|---|---|---|---|
| DN | мм | Дюйм | A | X | L1 | H | SW | |
| Фитинг JIS Toyota 1/4" (90°) Dn 6 | 6 | 6,3 | 1/4" | 1/4"-19 | 32,8 | 63,0 | 35,3 | 19 |
| Фитинг JIS Toyota 3/8" (90°) Dn 8 | 8 | 7,9 | 5/16" | 3/8"-19 | 32,3 | 62,5 | 36,0 | 22 |
| Фитинг JIS Toyota 3/8" (90°) Dn 10 | 10 | 9,5 | 3/8" | 3/8"-19 | 36,0 | 69,5 | 40,9 | 22 |
| Фитинг JIS Toyota 1/2" (90°) Dn 12 | 12 | 12,7 | 1/2" | 1/2"-14 | 45,5 | 81,8 | 40,1 | 27 |

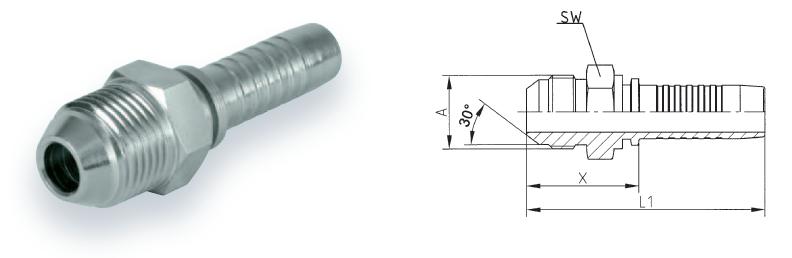

Фитинги JIS Toyota штуцер с наружной резьбой
| Наименование для заказа | Внутренний диаметр рукава | Размер резьбы | Размеры (мм) | ||||
|---|---|---|---|---|---|---|---|
| DN | мм | Дюйм | A | X | L1 | SW | |
| Фитинг JIS Toyota 1/4" (Ш) Dn 6 | 6 | 6,3 | 1/4" | 1/4"-19 | 28,3 | 58,5 | 17 |
| Фитинг JIS Toyota 3/8" (Ш) Dn 8 | 8 | 7,9 | 5/16" | 3/8"-19 | 31,3 | 61,5 | 19 |
| Фитинг JIS Toyota 3/8" (Ш) Dn 10 | 10 | 9,5 | 3/8" | 3/8"-19 | 31,3 | 64,8 | 19 |
| Фитинг JIS Toyota 1/2" (Ш) Dn 12 | 12 | 12,7 | 1/2" | 1/2"-14 | 35,6 | 71,1 | 22 |
| Фитинг JIS Toyota 3/4" (Ш) Dn 20 | 20 | 19,1 | 3/4" | 3/4"-14 | 39,7 | 85,7 | 30 |
