Серия 218, 1000 бар

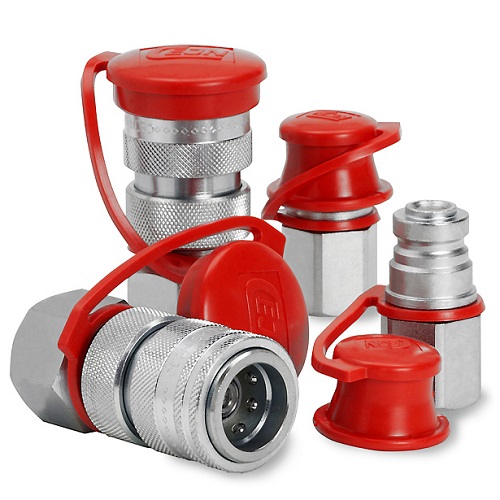

Серия 218 несмотря на очень малые внешние размеры, имеет исключительно высокую пропускную способность (extremely high flow) – до 15 л/мин (при перепаде давлений 4 бар) и обеспечивает чрезвычайно высокий поток. Муфта также имеет предохранительное кольцо для стопорной втулки для предотвращения случайного отсоединения. Пластиковые пылезащитные колпачки входят в стандартную комплектацию как муфты, так и ниппеля. Эта серия представляет собой универсальную муфту, которая хорошо работает в большинстве применений. БРС серии 218 оснащены патентованной системой уплотнения и отличаются высокой герметичностью, практически нулевой утечкой масла из магистрали в моменты соединения / разъединения муфты и ниппеля.
|
Номинальный диаметр: |
4.5 мм (11/64") |
|
Пропускная способность: |
15 л/мин |
|
Максимальное рабочее давление: |
1000 бар |
|
Минимальное разрушающее давление: |
2800 бар |
|
Температурный диапазон: |
-30°C — +100°C |
|
Материал муфты и ниппеля: |
Закаленная сталь с хромированным цинковым покрытием (Hardened, zinc chromate plated steel) |
|
Материал прокладки: |
Nitrile (NBR); другие материалы прокладок – по запросу |
 |

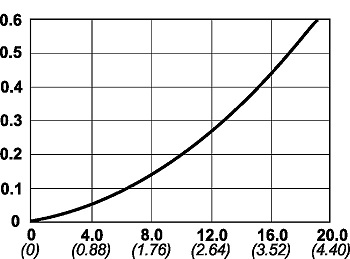

X: Расход, л/мин. Y: Перепад давления, МПа |
| Артикул | Вид | Тип присоединения | Тип резьбы | |
 |
102181234 |
Муфта с предохранителем |
Внутренняя резьба |
G 3/8" |
|
102181434 |
Муфта с предохранителем |
Внутренняя резьба |
NPT 3/8" |
 |
102186204 |
Ниппель
|
Внутренняя резьба |
G 3/8" |
|
102186404 |
Ниппель |
Внутренняя резьба |
NPT 3/8" |
-
