Гидравлические компоненты INTEVA

Серия ISO A

Быстроразъемные соединения ISO A - это самые распространенные быстроразъемные соединения с клапанами конической или сферической формы.  БРС ISO A - одна из первых конструкций гидравлических разъемов, широко применяемая в системах с невысокими нагрузками (130-350 bar). Устанавливается на сельхозтехнику, прицепные устройства, коммунальные машины и в другой аналогичной технике.

 ПОДРОБНЕЕ :  ISOA (1,56Mb)

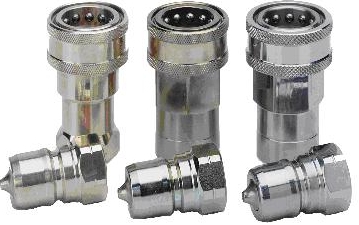

Серия ISO В

Быстроразъемные соединения ISO B как и БРС ISO A относятся к соединениям шарикового типа с основным отличием. Благодаря использованию в этих соединениях нержавеющей стали и латуни возможно использование их в более тяжелых условиях, с воздействием агрессивных сред. Измененная форма запорного клапана, имеющего больший размер проходного сечения, позволяет устанавливать данные соединения в системы с большим расходом передаваемой жидкости.

ПОДРОБНЕЕ :  ISOB (1,25Mb)

Серия DIN-DIA

Быстроразъемные соединения серия DIN (серия DIA для Американского рынка)  представляют собой проверенную и зарекомендовавшую себя конструкцию с клапанами конической или сферической формы для использования в составе строительного, лесозаготовительного, сельскохозяйственного и нефтяного оборудования, а также сталепрокатной техники и других гидравлических устройств. Производятся в соответствии с нормой ISO 5675, размер DN13 соответствует требованиям ISO 7241-A.

ПОДРОБНЕЕ :  DIN-DIA (929,91kb)

Серия PSH

Быстроразъемные соединения  серии PSH производятся в соответствии с нормами ISO 7241-A и ISO 5675 с клапанами конической или сферической. Рабочее давление 300бар. Резьба BSP, NPT, SAE/ORB, так же резьба под заказ. Используются  в составе строительного, лесозаготовительного, сельскохозяйственного и нефтяного оборудования. Данная серия выпускается с одним условным проход  Ø 13мм.

  ПОДРОБНЕЕ : PSH (557,44kb)

Серия CPL ( Flat  Face )

Быстроразъемное соединение (БРС) CPR (ранее серия CPL) производится из углеродистой стали в соответствии с нормой ISO 16028 , применяются в машиностроении, нефтедобывающей и нефтеперерабатывающей, горнодобывающей промышленности. Поверхностью разъемов соединения  такова, что  позволяет избежать потери рабочей среды во время соединения/разъединения. Данная конструкция обеспечивает низкое сопротивление потоку рабочей жидкости, минимальные утечки среды и защищает от попадания воздуха в гидросистему.

 ПОДРОБНЕЕ : CPL (601,63kb)

Серия TFH

Быстроразъемные соединения  серии TFH принадлежат к так называемому "Стандарту Nordic" (Nordic, т.е. «скандинавский»). “Poppet  type” по-русски означает: «БРС с тарельчатым клапаном», обладают высокой пропускной способностью, минимальное падение давления. Предназначены для эксплуатации на мобильных агрегатах в тяжелых внешних условиях, имеют высокую герметичность и большую долговечность. Применяются в машиностроении, промышленности.

 ПОДРОБНЕЕ : TFH (440,57kb)

    Серия PSM

Быстроразъемные соединения  серии PSM (СЕРИЯ 107) производятся в соответствии с нормой ISO 7241-A / ISO 5675, применяются в в сельском хозяйстве, машиностроении, промышленности. Управление путем сдвига запирающей втулки в осевом направлении вперед и назад (двустороннего действия). Данная серия имеет гнездо „push-pull”. Использование быстроразъема в версии „push-pull” обеспечивает предотвращение разрыва шланга в случае его случайного натягивания. В случае натягивания шланга наступит автоматический разрыв быстроразъема.

ПОДРОБНЕЕ :  psm (693,08kb)

Серия IFR -120

Быстроразъемные соединения  серии IFR -120 производятся в соответствии с нормой ISO5676 / ISO/TC23 / NFU16006. Для тормозных систем и прицепного оборудования. Резьбовая муфта со специальным плоским клапаном , обеспечивает низкое сопротивление потоку рабочей жидкости, минимальные утечки среды и защищает от попадания воздуха в гидросистему. Данные муфты  не предназначена для соединения под давлением. Основная область применения : Сельхозтехника.

ПОДРОБНЕЕ : IFR (618,17kb)

Серия DRF – 136

Диагностические муфты с плоским уплотнением  обеспечивают легкий доступ к контрольным точкам для проверки эксплуатационных характеристик гидравлических систем мобильных машин и промышленного оборудования. Раннее обнаружение неисправностей способствует увеличению его долговечности. Плоская поверхность разъемов обеспечивает низкое сопротивление потоку, минимальные утечки среды и защищает от попадания воздуха в гидросистему. Номинальное давление до 630 бар. Соответствует стандартам:   ISO 15171-1 & SAE J1502

ПОДРОБНЕЕ :  DRF-136 (855,08kb)

    Серия TPL

Муфты серии TPL представляют собой бесклапанные муфты для использования в установках, где важно сохранить максимальную интенсивность потока. Их плавный переход обеспечивает минимальную потерю давления, что идеально подходит для водо- и паро-промывочных устройств высокого давления, систем чистки ковров и подвода охлаждающей жидкости к системе охлаждения форм и многих других. Корпус ниппелей упрочнен для устойчивости к бринеллированию (при высокочастотном режиме и перепадах давления).

ПОДРОБНЕЕ :  TPL (428,71kb)

    Серия CVF

Муфты серии CVF представляют собой бесклапанные муфты для использования в установках, где важно сохранить максимальную интенсивность потока. Их плавный переход обеспечивает минимальную потерю давления, что идеально подходит для водо- и паро-промывочных устройств высокого давления, систем чистки ковров и подвода охлаждающей жидкости к системе охлаждения форм и многих других. Корпус ниппелей упрочнен для устойчивости к бринеллированию. Сфера применения: промышленная мойка  под высоким давлением.

ПОДРОБНЕЕ :   CVF-140 (566,10kb)

Серия INV – 150

Быстроразъемные соединения  серии INV – 150 характеризуются уникальной конструкцией клапанов, что позволяет получению  ламинарного потока. Как быстроразъемы с односторонним перекрытием могут использоваться исключительно со стороны гнезда. Дополнительное гнездо имеет штырь для предотвращения случайного отсоединения. В зависимости от применения следует выбрать правильный материал разъема и уплотнения. Применение:  общего назначения для гидравлических работ (включая импульсы) , промышленное (вода, пар, топлива и масла, газы, хим. вещества).

ПОДРОБНЕЕ : INV-150 (637,28kb)

    Серия VCR

Быстроразъемные соединения  серии VCR-201 используются в составе оборудования для самосвальных прицепов, автобусов, сельскохозяйственной и передвижной строительной техники. БРС снабжено контргайкой, что позволяет монтаж в версии переборки. Втулка штекера, которая помещена в гайке «батерфляй», делает возможным соединение и разъединение быстроразъема очень быстро и просто без использования инструментов. Допускается скручивание быстроразъема под остаточным давлением (статическое давление, которое остается в системе после выключения устройства).

ПОДРОБНЕЕ :   VCR (664,04kb)

Серия TGW

Быстроразъемные соединения  серии TGW  разработаны для работы при высоком давлении (до 900 бар ) в составе передвижного оборудования, а также сельскохозяйственного и универсального промышленного оборудования. Конструкция БРС обеспечивает двустороннее направление течения рабочей жидкости. Новое клапанное исполнение позволяет избежать повреждений при высокой интенсивности потока и возникновении сильных импульсов, тем самым обеспечивая лучшие эксплуатационные показатели. Соединение ниппеля и розетки БРС  обеспечивается резьбовым замком, что исключает самопроизвольное отсоединение и обеспечивает работоспособность при высоких давлениях и импульсах.

ПОДРОБНЕЕ :    TGW (600,53kb)

Серия HPA

Быстроразъемные соединения  серии HPA разработаны для гидросистем мобильного гидравлического инструмента, используются для соединения рабочего устройства с насосной станцией. Соединение ниппеля и розетки БРС  обеспечивается резьбовым замком, что исключает самопроизвольное отсоединение и обеспечивает работоспособность при высоких давлениях. Максимальное рабочее давление 700 бар.  Обратный клапан БРС позволяет производить соединение и отсоединение при небольшом остаточном давлении в рабочей линии и без потери рабочей жидкости. Быстроразъемное соединение HPA допускает импульсные гидравлические нагрузки и гидравлические удары.

ПОДРОБНЕЕ :  HPA (438,55kb)

    Серия STG

Быстроразъемные соединения  серии STG  широко используется в оборудовании экскаваторов, грузовых автомобилей, в гидравлических  системах станков, сельскохозяйственной техники. Все компоненты брс изготовлены  из высококачественной углеродистой стали.  На корпусе гнезда есть дополнительное  уплотнительное кольцо, которое предотвращает резьбовое соединение от попадания грязи, раскручивания быстроразъемного соединения в ситуации пульсирующего давления и вибрации. Допускается скручивание быстроразъема под макс. давлением 50 бар (давление со стороны гнезда или штекера).

ПОДРОБНЕЕ :  STG (910,23kb)

Серия VPR-231

Быстроразъемные соединения  серии VPR-231 предназначена для систем с высоким рабочим давлением и систем с остаточным давлением до 25 МПа/ 3625 PSI . Данные резьбовые соединения широко используется в таких устройствах как портативное строительное оборудование, гидравлические инструменты и транспортные средства, они исключают преждевременный износ или «отвердение» свойственное БРС с шариковым запорным элементом при использовании в высоко-пульсирующих системах. Структура тройного клапана позволяет безопасно подключаться к системе, даже при высоком остаточном давлении, и в то же время исключать внешние утечки жидкости в процессе подключения/отключения. Аналог: Stucchi VEP

ПОДРОБНЕЕ : VPR (868,64kb)

ПОДРОБНЕЕ :    VPC (555,26kb)

ПОДРОБНЕЕ :  ATR_AISI_316 (592,42kb)

ПОДРОБНЕЕ :    ATR_AISI_316 (592,42kb)

   ПОДРОБНЕЕ : ATR M-F (361,71kb)

 ПОДРОБНЕЕ :   V2RH (378,54kb)

ПОДРОБНЕЕ :     V2MT (370,88kb)

ПОДРОБНЕЕ :   V2RH mining industry (410,29kb)

ПОДРОБНЕЕ :   V2CR (366,86kb)

ПОДРОБНЕЕ :    V3MT (376,86kb)

ПОДРОБНЕЕ :   V3RH MALE (362,77kb)

ПОДРОБНЕЕ :   EK2_FEMALE (425,50kb)

ПОДРОБНЕЕ :   V3CR (363,54kb)

ПОДРОБНЕЕ :   EK2_FEMALE (425,50kb)

  ПОДРОБНЕЕ :  V3RH FEMALE (378,51kb)

ПОДРОБНЕЕ : EK3 (327,90kb)

  ПОДРОБНЕЕ :  VPN (324,28kb)
