Быстроразъемное соединение БРС-2, БРС-2,5, БРС-3 и БРС-4
Цена: 577
В системе трубопровода БРС служит для оперативного соединения НКТ; также используется - на манифольдах; для присоединения цементировочных агрегатов (ЦА) и насосов буровых (НБ) к устью скважины или к РВД; как заглушка трубопровода (клапан отдельно). Нефтегазопромысловая, горнодобывающая, гидравлическая, сельскохозяйственная и иные сферы высокого давления имеют прямую потребность в изделии. Основные преимущества БРС: применение спецтехники – сведено к минимуму, благодаря литой конструкции гайки; отсутствие потерь рабочей жидкости и газов, при реконструкции НКТ; надежность соединения, благодаря трапецеидальной (а не треугольной) форме резьбы конус уплотнения, подверженной большим механическим нагрузкам при монтаже (см. рисунок 3).
Сборка-разборка частей БРС производится вручную (конус уплотнение вставляется в гайку и прижимается сверху гнездом конуса (имеет специальную выточку для резиновой манжеты) посредством трапецеидальной резьбы). Ультразвуковая дефектоскопия отдельных частей быстроразъемного соединения производится, с целью обнаружения микротрещин в местах соединения (на резьбе). Обработка поверхности различается, исходя из условий эксплуатации: покраска эмалью (ГОСТ, различные цвета; как правило для наружной поверхности); хромирование; оцинковка (белый, желтый цинк) и фосфатирование с промасливанием.
| Обозначение | P раб, МПа | Сечение, мм | ГОСТ | Масса, кг |
|---|---|---|---|---|
| 2" |
40 | 50 | ГОСТ 633-80, ГОСТ 6211-81, ГОСТ 6111-52, ГОСТ 6172-52, с резьбой, под приварку | 6 |
| 2.5" | 65 | 11 | ||
| 3" | 75 | 14 | ||
| 4" | 100 | 18 |
БРС-2 с внутренней резьбой

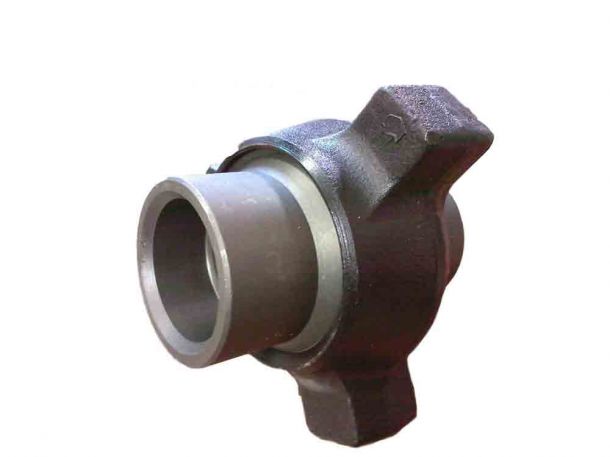

БРС-2 под приварку
-
